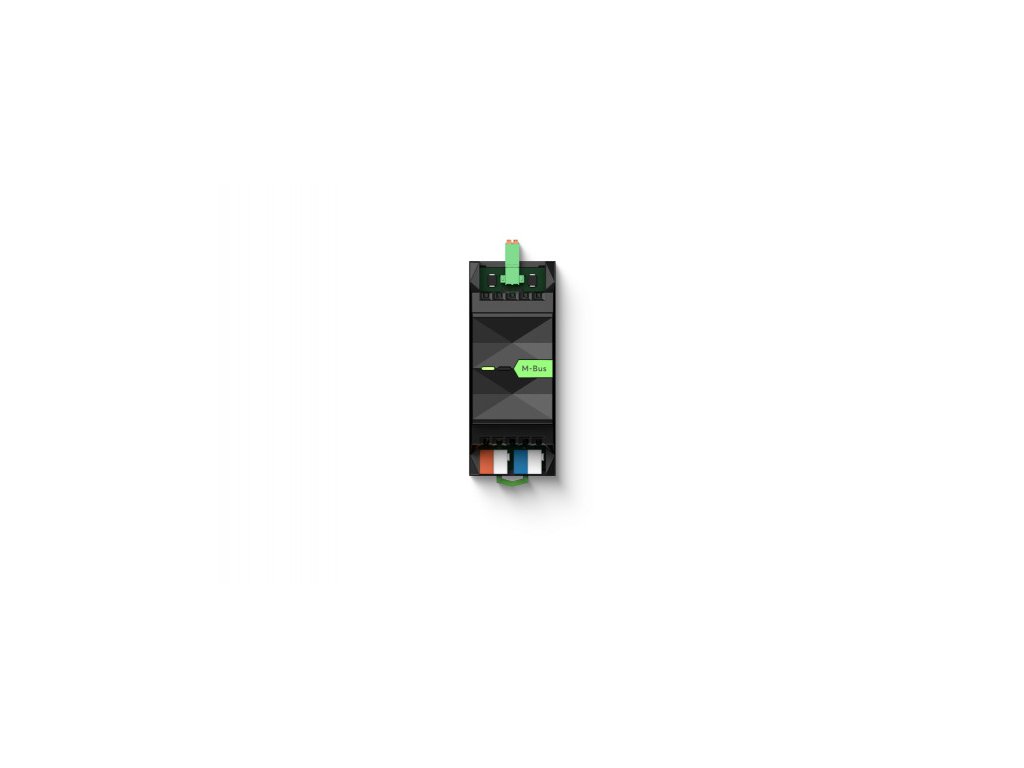

LOXONE 100569 M-Bus Extension
Umožňuje odečet až 30 M-Bus zařízení, jako jsou plynoměry, vodoměry nebo elektroměry. Odečtené hodnoty lze použít pro správu energie, zaznamenávání dat o spotřebě a mnoho dalšího.
Elektroměry obvykle fungují jako M-Bus-Master a proto nejsou určeny k odečítání pomocí Loxone M-Bus Extension, která funguje také jako Master (nebo jiná M-Bus brána). M-Bus Extension navíc nepodporuje šifrování.
Vlastnosti:
- Až 30 zařízení M-Bus
- Délka sběrnice až 100 m
- Podporuje různé přenosové rychlosti (300-9600 baud) na stejné sběrnici
- Topologie sběrnice, linky, hvězdy nebo stromu
- Plně v souladu s normou EN13757
- Podporuje cykly dotazů od jedné sekundy
20 ... 28 V DC 0,6 W (bez zátěže sběrnice) 2,9 W (včetně zátěže sběrnice 45 mA) 1,3 W (při zatížení sběrnice 45 mA) Propojení s Miniserverem Zařízení M-Bus: max. 30 zařízení -40 ... 70 °C / -40 ... 158 °F max. 95 % relativní vlhkosti (bez kondenzace) IP20 Napájení stejnosměrným proudem a Loxone Link: DG220B Rozhraní M-Bus: FMC 0.5 Napájení stejnosměrným proudem a Loxone Link: 0,25 … 0,8 mm² / AWG23 … 18 Rozhraní M-Bus: 0,14 ... 0,5 mm² / AWG26 ... 20 Napájení stejnosměrným proudem a Loxone Link: 5 mm / 0,2" Rozhraní M-Bus: 7 mm / 0,28" Napájení stejnosměrným proudem a Loxone Link: -40 … 105 °C / -40 … 221 °F Rozhraní M-Bus: -40 ... 70 °C / -40 ... 158 °F DIN lišta dle EN50022, 35 mm Černá: RAL 9005 81 g 35,4 x 88 x 57 mm / 1,4 x 3,46 x 2,24” (D x Š x V), 2 jednotky dělení 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (D x Š x V)
Délka sběrnice: max. 100 m
Topologie sběrnice: Sběrnice, Linka, Hvězda, Strom
Přenosová rychlost: 300 ... 9600 bitů (nastavitelná)
Napětí sběrnice: Vysoké: 36 V, Nízké: 24 V
Zatížení sběrnice: max. 45 mA / 30 jednotek zátěže, lmax: 145 mA (45 mA + 100 mA rezerva)
